LM系列反井钻机主要型号有 ZFY0.9/90 (LM-90) ZFY1.2/120 (LM-120) ZFY1.4/200 (LM-200) ZFY1.8/250 (LM-250) ZFY1.4/280 (LM-280) ZFY1.4/300 (LM-300)

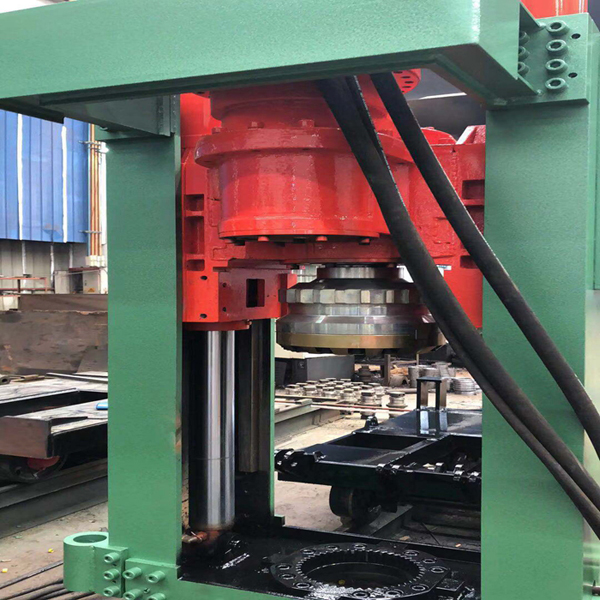

技术特征
ZFY系列反井钻机采用全液压驱动，机型新颖、结构紧凑、机械化程度高，运输方便、操作简单、能满足在防爆要求的环境下作业，钻机适应性强，可满足矿山不同地质条件的施工要求可大幅度提高建井速度，且施工安全、成孔质量高，施工成本低的特点。
ZFY系列反井钻机的应用在我国已有40多年的历史，是改变我国煤矿暗井施工采用吊罐与人工施工的落后技术而研究设计的一种高效钻井设备。用户可根据自身设计暗井的深度和扩孔直径来选用不同型号的反井钻机。目前已被广泛应用在冶金矿山、水利水电、煤矿工程、隧道通风等领域。使用反井钻机，这是建井工艺的一场革命。
主要用途
LM系列反井钻机是为改变我国煤矿暗井施工广为采用的吊罐与人工施工的落后技术 而研究设计的一种高效钻井设备，用户可根据钻孔直径和深度选用。反井钻机不仅能钻 a 煤矿井下煤仓通风井、各种暗井、付井外，选被广泛应用于冶金、化工等矿山在岩层中钻、 扩作用。

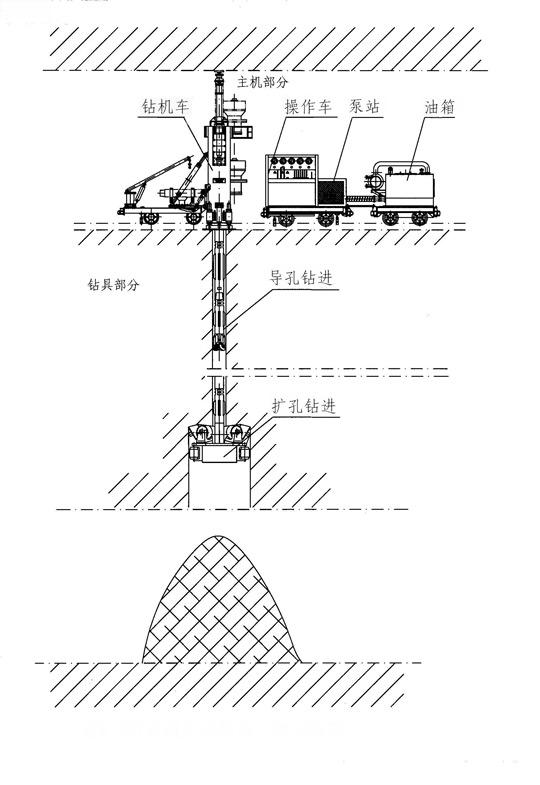

ZFY系列反井钻机工作示意图
ZFY系列反井钻机主要技术参数
钻机型号 | ZFY0.9/90 (LM-90) | ZFY1.2/120 (LM-120) | ZFY1.4/200 (LM-200) | ZFY1.8/250 (LM-250) | ZFY1.4/280 (LM-280) | ZFY1.4/300 (LM-300) |
基本参数 | ||||||
| 导孔直径(mm) | 190 | 244 | 216 | 244 | 250 | 250 |
| 扩孔直径(m) | 0.9 | 1.2 | 1.4 | 1.8 | 1.4 | 1.4 |
| 钻孔深度(m) | 90 | 120 | 200 | 250 | 280 | 300 |
| 出轴转速(rpm) | 5-33 | 5-33 | 5-33 | 5-33 | 5-36 | 5-36 |
| 导孔额定扭矩(KN.m) | 7 | 15 | 20 | 17 | 36 | |
| 扩孔最大扭矩(KN.m) | 15 | 30 | 40 | 52 | 70 | |
| 钻头许用最大推力(KN) | 150 | 250 | 350 | 700 | 550 | 550 |
| 扩孔最大拉力(KN) | 380 | 500 | 850 | 1250 | 1250 | 1300 |
| 钻孔倾角（°） | 60°-90° | 60°-90° | 60°-90° | 60°-90° | 60°-90° | 60°-90° |
| 主机重量（t）包括搬运车 | 4.5 | 6.0 | 8.3 | 8.5 | 12 | 10 |
| 主机运输尺寸(mm) (长×宽×高) | 1900×950×1115 | 2290×1110×1430 | 2950×1370×1700 | 2670×1380×1560 | 3000×1410×1740 | 3000×1410×1740 |
| 主机工作尺寸(mm) (长×宽×高) | 2380×1275×2847 | 2977×1422×3277 | 3230×1770×3448 | 3350×1650×3940 | 3280×1810×3488 | 3280×1810×3488 |
| 钻杆有效长度(mm) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| 钻孔偏斜率(%) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
| 电机功率(KW) | 52.7 | 66 | 86 | 86 | 86 | 129.6 |
| 驱动方式 | 全液压驱动 | 全液压驱动 | 全液压驱动 | 全液压驱动 | 全液压驱动 | 全液压驱动 |
| 适应岩性 | 岩石单向抗压强度<140Mpa | |||||
| 钻机型号 基本参数 | ZFY1.2/30 /150 （AT1200） | ZFY1.4/40 /200 （AT1400） | ZFY1.5/35 /250 (AT1500) | ZFY1.8/40 /250 （AT1800） | ZFY2.0/50 /200 （AT2000） | ZFY2.5/105 /200 （AT2500） | ZFY3.0/120 /200 (AT3000) | ZFY3.5/150 /400 (AT3500) |
| 导孔直径 (mm) | 244 | 216 | 250 | 250 | 250 | 270 | 270 | 311 |
| 扩孔直径 (m) | 1.2 | 1.4 | 1.5 | 1.8 | 2.0 | 2.5 | 3.0 | 3.5 |
| 钻孔深度 (m) | 150 | 200 | 200250 | 250 | 250 | 200 | 200 | 400 |
| 出轴转速 (rpm) | 5-33 | 5-33 | 5-33 | 5-33 | 5-33 | 5-33 | 5-33 | 5-21 |
| 额定扭矩 （KN·m） | 15 | 20 | 18 | 25 | 25 | 42 | 60 | 75 |
| 最大扭矩 （KN·m） | 30 | 40 | 35 | 40 | 50 | 105 | 120 | 150 |
| 最大推力 （kN） | 350 | 350 | 700 | 700 | 700 | 15000 | 15020 | 2000 |
| 扩孔最大拉力 （kN） | 850 | 850 | 1250 | 1250 | 1250 | 2500 | 2500 | 3000 |
| 钻孔倾角 （°） | 60-90 | 60-90 | 60-90 | 60-90 | 60-90 | 60-90 | 60-90 | 60-90 |
| 主机重量 （t） | 6 | 7.2 | 7.5 | 7.5 | 8 | 10.5 | 11.5 | 12.5 |
| 主机运搬尺寸 （长宽高） （ mm） | 2290*1110 *1430 | 2950*1370* 1700 | 2670*1380* 1560 | 2670*1380 *1560 | 2700*1400 *1600 | 3000*1450* 1650 | 3000*1480 *1650 | 3000*1750* 1750 |
| 主机工作尺寸 (长宽高) （mm） | 2977*1422 *3277 | 3230*1770* 3448 | 3350*1650* 3940 | 3350*1650 *3448 | 3350*1650 *3980 | 3350*1720 *3950 | 3350*1750 *4000 | 4850*1900* 5250 |
| 钻杆直径* 有效长度 （mm） | φ176*1000 φ182*1000 | φ182*1000 | φ200*1000 | φ200*1000 | φ200*1000 | φ200*1000 φ230*1000 | φ230*1000 | φ254*1000 |
| 钻孔偏斜率 （%） | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
| 电机功率 （kW） | 68 | 86 | 86 | 86 | 93.5 | 128.5 | 168.5 | 168.5 |
| 驱动方式 | 全液压驱动 | |||||||
| 适应岩性 | 岩石单向抗压强度≤1600MPa | |||||||
